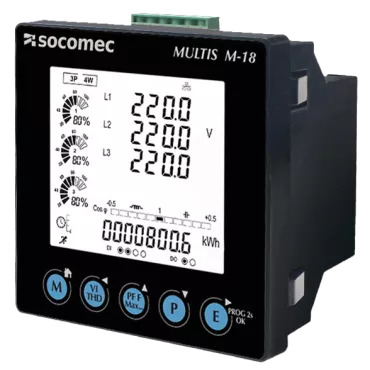

Socomec Multis M-18 (Mã 192J9060) là dòng đồng hồ đo đa năng kỹ thuật số 3 pha thế hệ mới của Socomec (Pháp), có khả năng đo và hiển thị đồng thời nhiều thông số (U, I, P, Q, S, F, PF, thậm chí sóng hài) trên màn hình LCD lớn. Thiết bị thiết kế gọn gàng (96×96×60.8 mm) lắp tủ điện, tích hợp giao tiếp RS485 Modbus và ngõ vào/ra (pulse, I/O) đa năng
Thông số kỹ thuật chính:
Đồng hồ đạt độ chính xác cao (Class 0.5S cho năng lượng, Class 2 cho công suất phản kháng theo IEC62053), hỗ trợ đo dòng đến 9999 A qua biến dòng (CT).Các tính năng nổi bật gồm độ tin cậy công nghiệp, màn hình đa dòng dễ đọc, và linh hoạt trong việc giám sát lưới điện lớn.
Nguồn cấp (Auxiliary):85 – 275 VAC / 50–60Hz; 120 – 380 VDC
Dòng đo (qua CT): Đến 9999 A (CT sơ cấp); CT thứ cấp 5/1 A; tiêu thụ 0.6 VA
Điện áp đo: 50–500 VAC (pha-pha), 50–345 VAC (pha – trung tính); tiêu thụ ≤0.1 VA
Giao tiếp: RS485 (2–3 dây, Modbus RTU, 1.4–38.4 kbps)
Các thông số hiển thị chính: Dòng (I1,I2,I3,In), Điện áp (V1,V2,V3,U12,U23,U31), Tần số, P/Q/S/PF (theo pha và tổng)
Sơ đồ đi dây:
Tính năng nổi bật
Màn hình LCD lớn, đa dòng: Hiển thị trực tiếp nhiều thông số điện năng (U, I, P, Q, S, F, PF, thậm chí các thành phần sóng hài) mà không cần chuyển trang phức tạp
Độ chính xác cao: Đạt chuẩn IEC 62053-22 Class 0.5S cho đo công suất năng lượng, Class 2 cho công suất phản kháng. Độ chính xác ±0.2% cho cả đo áp và đo dòng (TRMS), đảm bảo đo lường chính xác cho hệ thống điện công nghiệp.
Giao tiếp linh hoạt: Tích hợp cổng RS485 Modbus (2–3 dây) cho phép truyền dữ liệu từ xa, dễ dàng kết nối với hệ thống giám sát và SCADA.
Ngoài ra có ngõ xung output và 2 ngõ vào trạng thái, hỗ trợ tự động hóa và điều khiển.
Thiết kế nhỏ gọn, dễ lắp: Kích thước chuẩn 96×96 mm thuận lợi cho việc cắt lỗ và lắp đặt trong tủ điện (MSB, DB).
Độ bảo vệ mặt trước IP51 (sử dụng trong nhà) và cấp cách điện Class II cho tính ổn định trong môi trường công nghiệp.
Hỗ trợ dải đo lớn: Kết nối qua biến dòng (CT) cho dòng đo lên đến 9999 A, phù hợp với mọi quy mô từ tủ phân phối nhỏ đến lưới điện lớn
Các tính năng trên khiến Multis M-18 trở thành thiết bị đo điện đa năng, tin cậy cho các ứng dụng công nghiệp và hạ tầng.
Ứng dụng và lợi ích khách hàng
Đồng hồ Multis M-18 phù hợp cho lắp đặt tại các tủ điện tổng (MSB) và tủ phân phối (DB) trong nhà máy, trung tâm dữ liệu, tòa nhà văn phòng, siêu thị, bệnh viện… Yêu cầu đo đếm nhiều tham số điện cùng lúc để điều khiển hệ thống, tiết kiệm năng lượng. Ví dụ: Giám sát tổng năng lượng 3 pha (điện áp, dòng, công suất, năng lượng ± kWh/kvarh), phân tích hài (đo THD), theo dõi hệ số công suất và tần số.
Các lợi ích chính:
Tiết kiệm chi phí: Hiển thị đa thông số, thay thế nhiều thiết bị đo riêng lẻ. Kết nối Modbus/Phần mềm cho quản lý tập trung.
Nâng cao hiệu quả: Giúp nhận biết kịp thời các bất thường (như lệch áp, dòng, sóng hài cao), điều chỉnh hệ thống để giảm tổn thất.
Độ tin cậy cao: Thiết kế chịu môi trường công nghiệp (độ ẩm 95%, nhiệt độ -25…+55°C), bảo hành 12 tháng, dễ sử dụng và bảo trì.
Tính linh hoạt: Từ lắp cho ngành công nghiệp nặng tới hạ tầng thương mại, bất cứ nơi nào cần theo dõi đa thông số điện năng.
Các câu hỏi thường gặp
Multis M-18 có đo dòng trực tiếp được không? – Không, thiết bị đo qua biến dòng CT với sơ cấp lên tới 9999 A. Cần lắp CT ngoài. CT thứ cấp chuẩn 5/1 A hỗ trợ đo chính xác.
Đồng hồ M-18 hỗ trợ giao tiếp gì? – Có cổng RS485 dùng giao thức Modbus RTU, giúp kết nối tới PLC/SCADA hoặc phần mềm giám sát năng lượng. Ngoài ra có ngõ xung và 2 ngõ vào trạng thái để giám sát sự kiện hoặc xuất xung công tơ.
Độ chính xác của Socomec M-18 là bao nhiêu? – Đạt Class 0.5S theo IEC 62053-22 cho năng lượng (±0.2% cho phép đo tức thời), reactive Class 2 (IEC 62053-23),phù hợp yêu cầu đo lường công nghiệp đòi hỏi độ chính xác cao.
Nhiệt độ làm việc và cấp bảo vệ của thiết bị? – Vận hành từ -25℃ đến +55℃, độ ẩm tới 95% không ngưng tụ Mặt trước có IP51 (chỉ dùng trong nhà). Chúng ta cần lắp đặt trong tủ điện kín để đảm bảo tuổi thọ.
