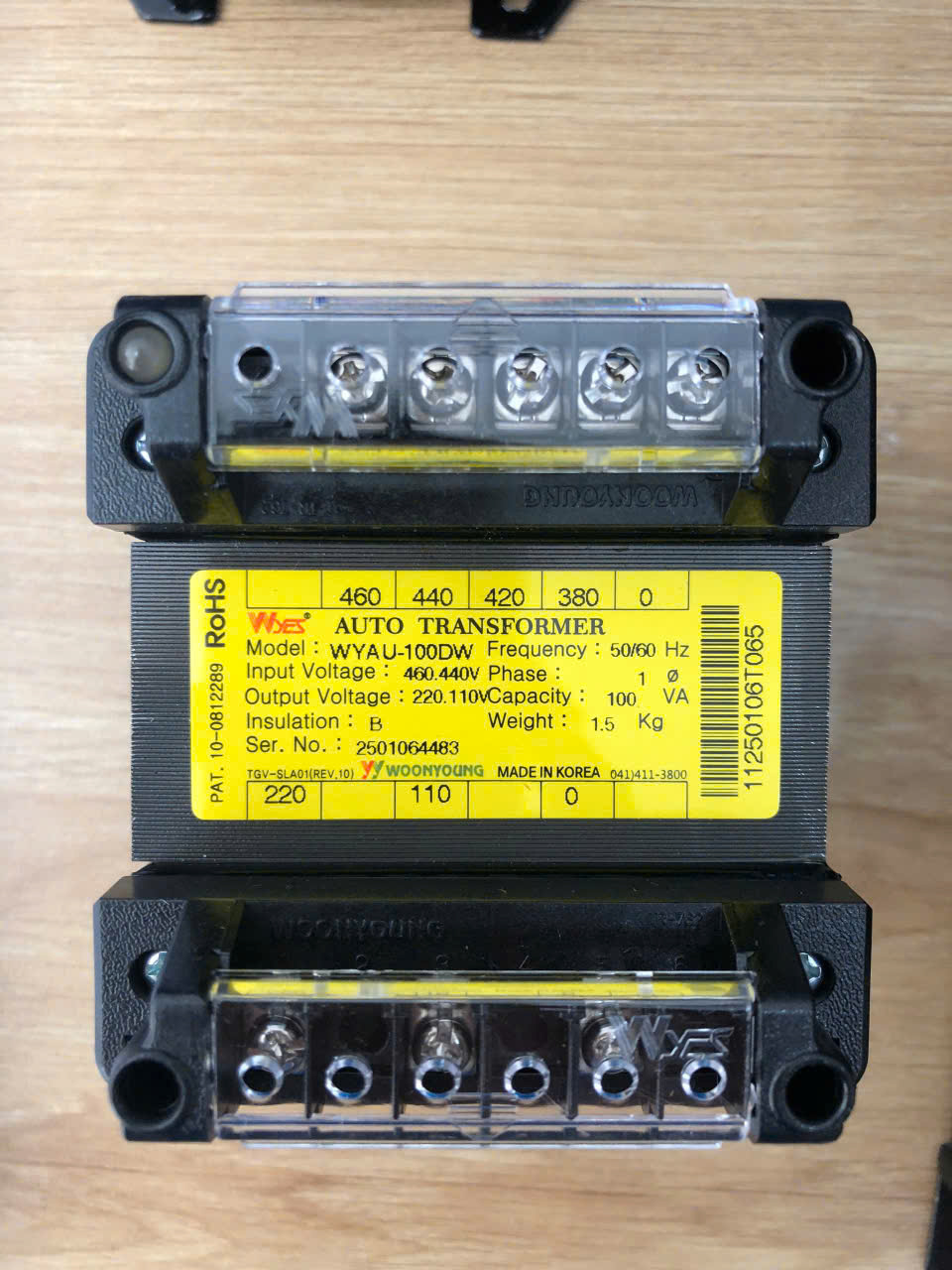

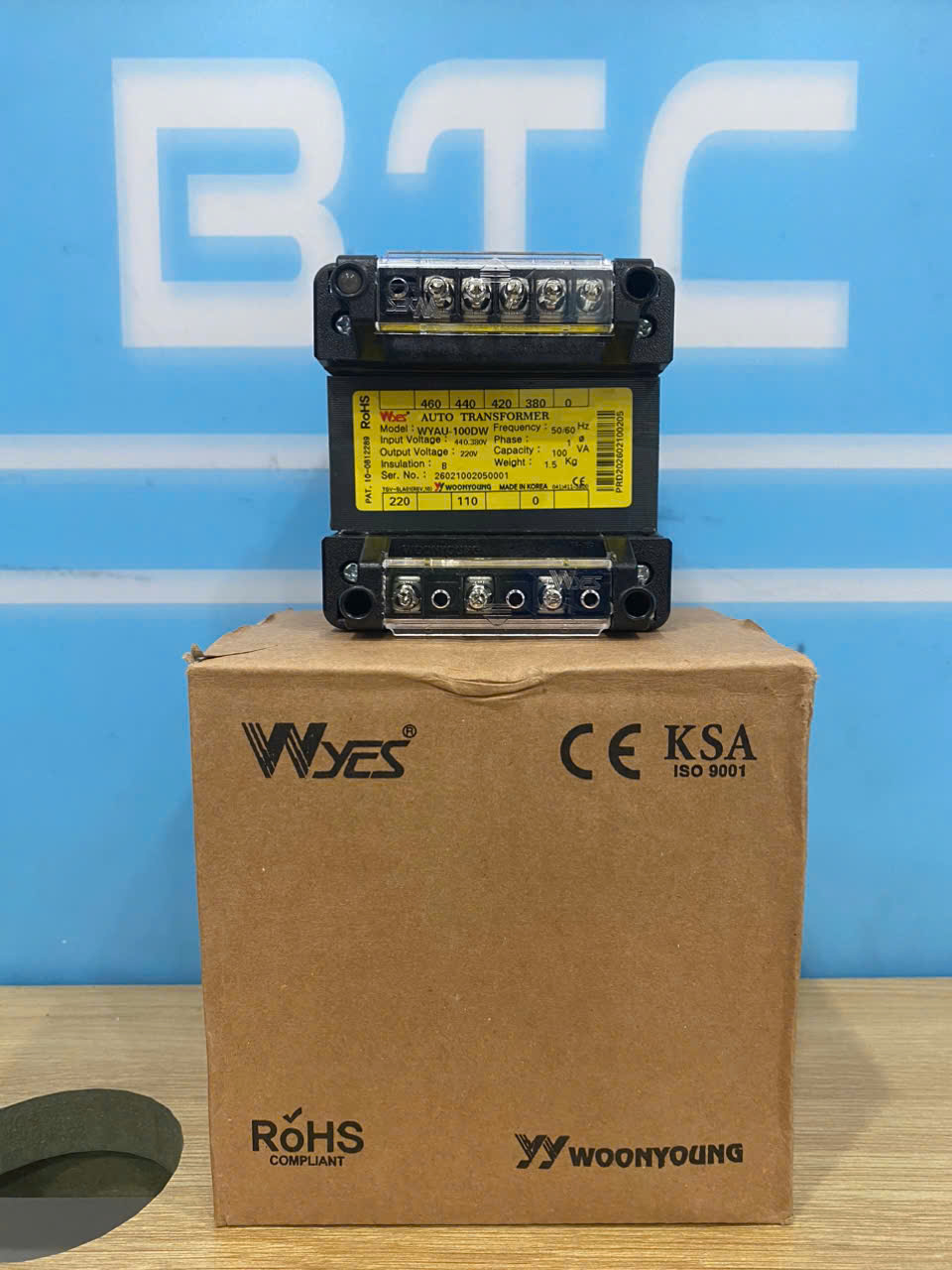

Thông Số Kỹ Thuật Chi Tiết - Biến Áp 1P AC Woonyoung WYAU-100DW
Máy biến áp 1 pha Woonyoung WYAU-100DW là dòng biến áp cách ly chất lượng cao đến từ Hàn Quốc. Thiết bị đóng vai trò đổi điện áp và cách ly nguồn điện, giúp bảo vệ an toàn cho hệ thống điều khiển, linh kiện điện tử và máy móc công nghiệp.
1. Bảng thông số kỹ thuật tổng quát
| Thông số | Giá trị kỹ thuật |
|---|---|
| Thương hiệu | WOONYOUNG (Hàn Quốc) |
| Mã sản phẩm (SKU) | WYAU-100DW |
| Xuất xứ | Hàn Quốc (Made in Korea) |
| Công suất định mức | 100 VA (Tương đương ~ 80W) |
| Điện áp đầu vào (Input) | Multi-tap: 0 - 110 - 220 - 380 - 420 - 440 - 460 VAC |
| Tần số hoạt động | 50 / 60 Hz (Phù hợp chuẩn lưới điện Việt Nam) |
| Kiểu đấu nối (Terminal Type) | Cọc đấu dây dạng trạm bắt vít (Sử dụng đầu cos) |
| Loại máy biến áp | Biến áp cách ly 1 pha (1-Phase Isolation Transformer) |
| Tình trạng & Bảo hành | Mới 100% - Bảo hành chính hãng 12 tháng |
2. Giải thích chi tiết các thông số kỹ thuật cho người dùng
- Công suất 100VA nghĩa là gì?
Công suất 100VA đại diện cho khả năng tải tối đa của biến áp. Với mức công suất này, thiết bị đáp ứng hoàn hảo cho các tải nhẹ như: cuộn hút rơ-le, khởi động từ (contactor), màn hình HMI, cảm biến, quạt tản nhiệt hoặc mạch điều khiển PLC trong tủ điện. - Dải điện áp đầu vào linh hoạt (Multi-tap Input):
Sản phẩm hỗ trợ nhiều cọc vào khác nhau từ 110V đến 460V AC. Điểm cộng lớn này giúp bạn dễ dàng đấu nối vào bất kỳ nguồn cấp sẵn có nào trong nhà máy (dù là nguồn 220V dân dụng hay 380V/440V công nghiệp) mà không cần mua thêm bộ chuyển đổi khác. - Thiết kế dạng cọc Terminal tiện lợi:
Tất cả các đầu điện vào/ra đều được đưa ra trạm đấu dây cố định bằng vít siết chắc chắn. Thiết kế này giúp kỹ thuật viên dễ thao tác bấm đầu cos, giấu dây gọn gàng trong tủ điện và hạn chế tối đa nguy cơ lỏng dây gây mồi lửa điện. - Lõi cách ly an toàn cao:
Giúp chống giật hiệu quả khi chạm vào mạch điều khiển phía thứ cấp, đồng thời lọc nhiễu sóng hài tần số cao từ lưới điện, bảo vệ vi mạch điện tử nhạy cảm hoạt động chính xác.
3. Hướng dẫn đấu nối và lưu ý vận hành an toàn
- Tính toán tải trước khi đấu nối: Tổng công suất thực tế của các thiết bị cắm vào không nên vượt quá 80VA - 100VA để tránh việc biến áp bị nóng hoặc sụt áp.
- Đấu đúng cọc điện áp: Kiểm tra điện áp nguồn cấp thực tế (dùng đồng hồ đo) trước khi siết dây vào trạm cọc tương ứng (ví dụ: Nguồn 220V đấu vào cọc 0V và 220V).
- Siết chặt ốc trạm đấu: Dùng tua-vít siết chặt các đầu cos để tạo tiếp xúc điện tốt nhất, tránh phát sinh nhiệt tại điểm nối.
- Vị trí lắp đặt: Gắn biến áp cố định trên thanh DIN-rail hoặc bắt vít vào đáy tủ điện khô ráo, có khe thoáng tản nhiệt.
